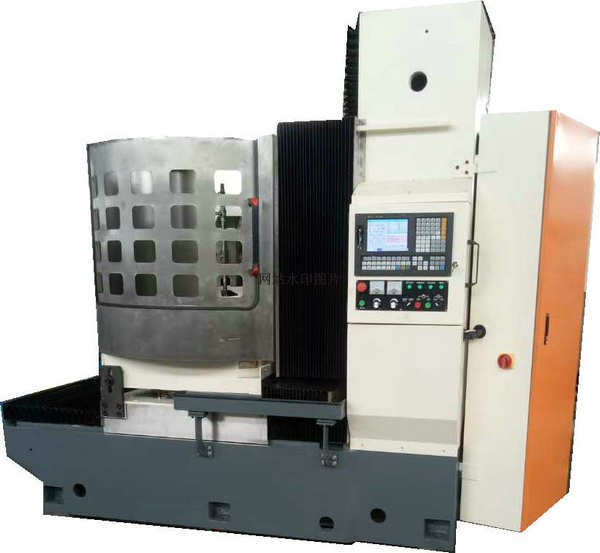

SSKM7380新型半封閉數控臥軸圓臺平面磨床：
1、SSKM7380數控臥軸圓臺平面磨床采用磨頭在立柱上作往復運動，拖板在床身導軌上作直線運動的形式。床身導軌采用進口直線導軌，滾柱絲桿采用臺灣產研磨絲桿；
2、磨頭采用全靜壓結構主軸設計，15KW電機驅動，高轉速3000rpm。磨頭主軸跳動≤0.002mm；
3、電磁式工作臺，直徑Φ800mm，工作臺用定心軸承定位，在固定位置旋轉，采用平面軸承旋轉。由電機經減速機構，多楔帶、多楔帶輪驅動，電機功率4KW4-6級。工作臺轉速40-280R/MIN可調。吸盤安裝自動頂桿裝置，磨削完后可以自動頂出工件，方便取片；全新定制電滑環導電；
4、橫向進給及垂直進給裝置，由伺服電機（≥10N.m）、減速機構、滾珠絲杠、直線導軌。其中垂直軸有制動或自鎖裝置，并配有對值坐標定位。
5、磨床各導軌處均設置潤滑點，由電動潤滑泵進行潤滑。為工作臺配備立供 油箱，進、回管路通過拖鏈合理布局。
6、電磁吸盤采用銅芯線圈設計，表面花盤采用同心圓設計，表面磁力均勻，并配備了自動充退磁裝置，具有磁力可調、失磁保護等功能。
7、電氣采用獨立電柜，立操縱臺，華興數控 技術銷售總負責：楊18157298585
1、SSKM7380數控臥軸圓臺平面磨床采用磨頭在立柱上作往復運動，拖板在床身導軌上作直線運動的形式。床身導軌采用進口直線導軌，滾柱絲桿采用臺灣產研磨絲桿；
2、磨頭采用全靜壓結構主軸設計，15KW電機驅動，高轉速3000rpm。磨頭主軸跳動≤0.002mm；
3、電磁式工作臺，直徑Φ800mm，工作臺用定心軸承定位，在固定位置旋轉，采用平面軸承旋轉。由電機經減速機構，多楔帶、多楔帶輪驅動，電機功率4KW4-6級。工作臺轉速40-280R/MIN可調。吸盤安裝自動頂桿裝置，磨削完后可以自動頂出工件，方便取片；全新定制電滑環導電；
4、橫向進給及垂直進給裝置，由伺服電機（≥10N.m）、減速機構、滾珠絲杠、直線導軌。其中垂直軸有制動或自鎖裝置，并配有對值坐標定位。
5、磨床各導軌處均設置潤滑點，由電動潤滑泵進行潤滑。為工作臺配備立供 油箱，進、回管路通過拖鏈合理布局。
6、電磁吸盤采用銅芯線圈設計，表面花盤采用同心圓設計，表面磁力均勻，并配備了自動充退磁裝置，具有磁力可調、失磁保護等功能。
7、電氣采用獨立電柜，立操縱臺，華興數控 技術銷售總負責：楊18157298585
